AT2780PCI

  多标准调制器

  DVB-T/H/C (QAM-A/B/C) & ATSC 8-VSB 调制器

  内置 VHF & UHF 上变频器

  IF & RF 输出

  DVB-ASI 输入/输出

  DVB-SPI 输入

spade spade

   下载:

spade spade

  产品基本特点:

COFDM, QAM 及 ATSC调制器,内置VHF及UHF上变频器;
高速 USB 2.0接口
依据DVB标准A1010 Rev1 and EN50083;
可以调制本地硬盘存放的码流文件;
支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件;
所有的调制进程都由硬件自带的处理器负责,对电脑的CPU没有任何负担,客户因而不需要支付昂贵的费用去购买高性能的电脑;
支持脉冲或者连续播放模式,支持188/204包长;
支持符号率范围::
- DVB-T/H : 4.98 MB/s to 31.67 MB/S.
- DVB-C : 14 MB/s to 65 MB/S.
- ATSC : 10.76 MBaud to 19.30 MBaud.
输入
DVB-ASI 输入;
DVB-SPI 输入;
输出
RF输出;
IF输出;
DVB-ASI 输出用以监控被调制的码流

  产品框图:

  连接器:

  产品主要应用:

DVB-T/H/C;ATSC;QAM-B/C接收产品的研发工具;
DVB Over IP网关;
测试或者确认用DVB-T/H/C;ATSC;QAM-B/C信号发生器
产品的演示、展示及产线信号源;
OEM用途;

  规格参数:

基本规格:
内置缓存:16 Mbytes;
IF输出频率:35-37 MHz 或 69-71MHz 可调,步进1Hz;
RF接口:75 Ohms BNC;
RF输出频率范围:50MHz 至 1000MHz
RF输出电平@带宽:+2dBm 至 -35dBm,步进0.5 dBm;
DVB-T/H部分:
带宽:5MHz, 6MHz, 7MHz, 8MHz
COFDM 频谱:不分等级的2k、4k及8k载波;
依据标准:EN 300 744;
调制模式:QPSK, 16QAM及64QAM;
保护间隔:1/32, 1/16, 1/8 and 1/4;
FEC码率:1/2, 2/3, 3/4,5/6, 7/8;
频谱:反相及正相
DVB-C部分:
带宽: 6MHz, 8MHz
依据标准:EN 300 744 QAM调制部分
调制模式:16QAM, 32QAM, 64QAM, 128QAM and 256QAM
ATSC 8-VSB部分
带宽: 6MHz
依据标准:A/53 8-VSB
DVB-ASI/SPI部分
DVB-ASI 输入/输出接口: 75 Ohms BNC
DVB-ASI 输入/输出信号电平:1.0Vp-p nominal.
DVB-ASI 输入/输出时钟: 270 MHz
DVB-ASI 输入回波损耗:15dB
DVB-ASI 输入/输出比特率:0至符合相关标准规范的最大值;
DVB-SPI 输入接口:25Pin Sub-D
DVB-SPI 输入信号电平:LVDS
DVB-SPI 输入比特率:0~至相关标准规范的最大值

尺寸 WxL: 107mmx175mm.

  spade

  应用软件:

DVSStation3/4/IP: DVSStation3,DVSStation4或DVSStationIP,Alitronika的免费传输流播放器,记录器,分析器和转换器应用程序软件均支持Alitronika设备。 有关更多信息,请参考这些应用程序的规格和用户手册。 更好的是,请从我们的网站下载它们,然后尝试一下。 它们无需任何Alitronika设备即可在DEMO模式下工作。

播放屏幕 => 在正常操作条件下

记录屏幕 => 在正常操作条件下

ATSC设定

DVB-C设定

DVB-T设定

DVB-T保护间隔设置

DVB-T调制模式设置

DVB-T FEC设置

DVB-T带宽设置

射频设置

中频输出频率可以在35MHz至70MHz之间选择

该应用程序软件为用户提供许多功能,例如:

PID过滤

位,字节和数据包错误插入

TOT和TDT选择

循环播放,子循环....

可以访问硬件工作混音器进行监视

在“好吃的东西”中有一个视频查看器

十六进制编辑器

DVB到IP播放器/转换器

除了Integrated Quick TS Analyzer之外,TSReader还支持这些设备。



spade

  照片库:







  SPI 连接器:

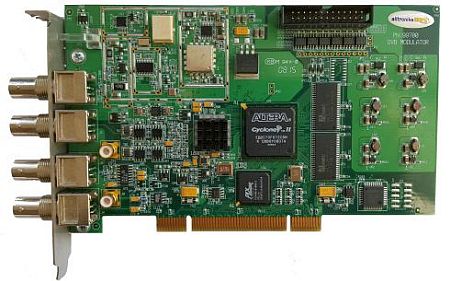

  PCI 调制器:
